निंगबो सनटेक पावर मशीनरी टूल्स कं, लिमिटेड
पेशेवर निर्माता और इलेक्ट्रिक पावर फील्ड के निर्यातक
 |
| उत्पत्ति के प्लेस: | Ningbo, चीन |
| ब्रांड नाम: | Suntech |
| प्रमाणन: | ISO |
| मॉडल संख्या: | एफजेड (आर) एन 21-40.5 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | निर्यात के मामले |
| प्रसव के समय: | 25-30 दिनों के भुगतान के बाद |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 6000 पीसी प्रति माह |
| नाम: | वैकल्पिक-वर्तमान लोड स्विच | ऊंचाई: | 1000M . के तहत |
|---|---|---|---|
| परिवेश का तापमान: | -40 ℃ - + 40 ℃ | प्रयोग: | विद्युत साइट |
| हाई लाइट: | रिमोट कंट्रोल वैक्यूम लोड ब्रेक स्विच,40.5KV वैक्यूम लोड ब्रेक स्विच,40.5KV इंडोर लोड ब्रेक स्विच |
||

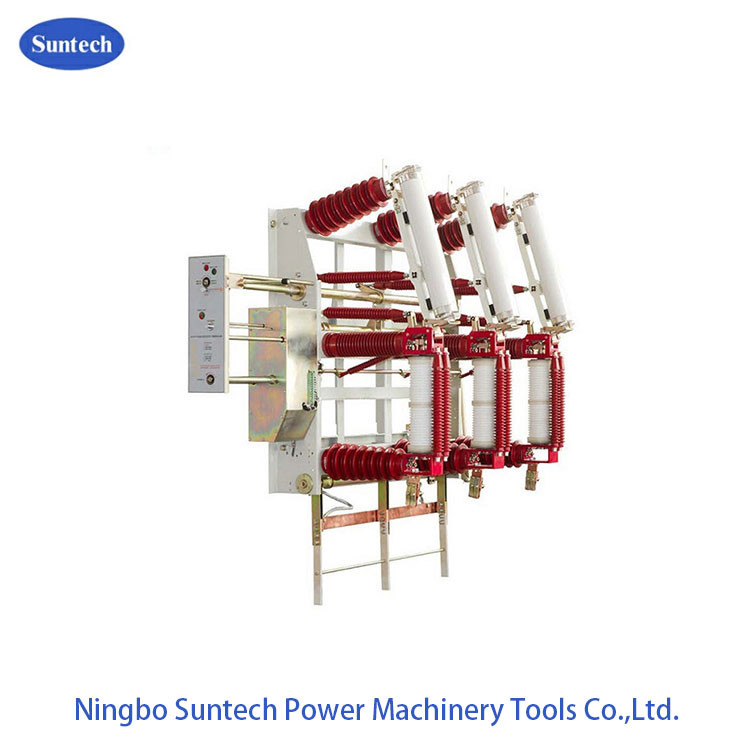

40.5KV रिमोट कंट्रोल हाई वोल्टेज एसी इंडोर वैक्यूम लोड ब्रेक स्विच
FZ(R)N21-40.5D इनडोर हाई-वोल्टेज एसी वैक्यूम लोड स्विच-फ्यूज संयोजन (संक्षिप्त के लिए "संयोजन") का उपयोग बिजली प्रणालियों में 50 हर्ट्ज की एसी आवृत्ति और लोड धाराओं को तोड़ने के लिए 40.5 केवी के रेटेड वोल्टेज के साथ किया जाता है, अधिभार धाराएं और शॉर्ट-सर्किट धाराएं।यह विशेष रूप से उन स्थानों पर लागू होता है जहां नियंत्रण की आवश्यकता होती है, तेल मुक्त, रखरखाव मुक्त, अक्सर संचालित और रिंग नेटवर्क बिजली आपूर्ति इकाइयों और टर्मिनल बिजली आपूर्ति ट्रांसफार्मर के लिए सुरक्षा।
संयोजन को बड़ी ब्रेकिंग क्षमता, उच्च सुरक्षा और स्थिरता, लंबे विद्युत जीवन, लगातार संचालन के लिए समर्थन, कम रखरखाव, आदि की विशेषता है। इसमें एक स्पष्ट पृथक अंतर, क्षमता बनाने के साथ एक अर्थिंग स्विच, एक इलेक्ट्रिक स्प्रिंग एक्ट्यूएटर और रिमोट कंट्रोल क्षमता है। .
१.१ तकनीकी पैरामीटर
| एलटीईएम | इकाई | संदर्भ मूल्य | |
| रेटेड वोल्टेज | के। वी | 40.5 | |
| मूल्यांकन आवृत्ति | हर्ट्ज | 50 | |
| फ्यूज की रेटेड अधिकतम धारा | ए | 63 | |
| इन्सुलेशन स्तर | 1min बिजली-आवृत्ति वोल्टेज का सामना करती है | के। वी | वैक्यूम गैप, इंटरपोल, पोल-टू-ग्राउंड: 95;पृथक अंतर: 110 |
| बिजली का आवेग वोल्टेज का सामना करता है | के। वी | वैक्यूम गैप, इंटरपोल, पोल-टू-ग्राउंड: 185;पृथक अंतर: 215 | |
| रेटेड चोटी वर्तमान का सामना कर रही है | केए | 50 | |
| 4s रेटेड शॉर्ट-टाइम करंट झेलते हैं | केए | 20 | |
| सक्रिय लोड का रेटेड ब्रेकिंग करंट | ए | १२५० | |
| रेटेड बंद-लूप ब्रेकिंग करंट | ए | १२५० | |
| चार्ज के दौरान केबल का रेटेड ब्रेकिंग करंट | ए | 21 | |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | केए | 31.5 | |
| रेटेड स्थानांतरण वर्तमान | ए | १२०० | |
| फ्यूज मॉडल | XRNT3A-40.5/Δ-31.5 | ||
| फ्यूज स्ट्राइकर की आउटपुट ऊर्जा | जे | 2-5 | |
| रेटेड शॉर्ट-सर्किट करंट बनाना | केए | 80 (अपेक्षित शिखर मूल्य) | |
| रेटेड पीक अर्थिंग स्विच के करंट को झेलता है | केए | 50 | |
| 4s रेटेड शॉर्ट-टाइम अर्थिंग स्विच के करंट का सामना करते हैं | केए | 20 | |
| सहायक सर्किट का रेटेड वोल्टेज (डीसी या एसी) | वी | 220; 110 | |
| यांत्रिक जीवन | साइकिल | 10000 | |
1.2 वैक्यूम लोड स्विच के तकनीकी पैरामीटर
| मद | इकाई | संदर्भ मूल्य |
| संपर्कों का अंतर | मिमी | 17 ± 1 |
| संपर्क वसंत की संपीड़न यात्रा | मिमी | 4 ± 1 |
| औसत बनाने की गति | एमएस | 0.6 ± 0.2 |
| औसत तोड़ने की गति (अंतराल: 6 मिमी) | एमएस | 1.5 ± 0.2 |
| ब्रेकिंग टाइम | एमएस | 60 |
| तीन चरणों के संपर्कों का गैर-तुल्यकालिक बनाना / तोड़ना | एमएस | 2 |
| संपर्क बनाने में उछाल समय | एमएस | 3 |
| जीवित भागों और चरण-से-जमीन की दूरी के बीच की दूरी | मिमी | 300 |
| ऊपरी और निचले कोष्ठक के बीच सर्किट प्रतिरोध | μΩ | 80 |
| उत्पाद मानक |
1. जीबी 16926- 1997 हाई-वोल्टेज अल्टरनेटिंग करंट लोड स्विच-फ्यूज कॉम्बिनेशन 2. आईईसी 60420 हाई-वोल्टेज परिवर्तनशील वर्तमान लोड स्विच-फ्यूज संयोजन |
| व्यापक स्थिति |
1. ऊंचाई: 1000 मीटर के नीचे। 2. परिवेश का तापमान: -40 ℃ - + 40 ℃। 3. हवा की सापेक्षिक आर्द्रता: मासिक≤90%, दैनिक≤95%। |
व्यक्ति से संपर्क करें: Peter
दूरभाष: 86-13958364836
